Apakah isyarat - to - nisbah bunyi oksimeter nadi perubatan?
Sebagai pembekal oximeters nadi perubatan, saya sering menemui soalan dari profesional penjagaan kesihatan, pesakit, dan mereka yang berada dalam industri perubatan mengenai pelbagai aspek teknikal peranti ini. Salah satu soalan yang paling kerap ditanya adalah mengenai isyarat - nisbah bunyi (SNR) dari oksimeter nadi perubatan. Dalam catatan blog ini, saya akan menyelidiki apa yang dimaksudkan oleh SNR untuk Oximeter Pulse, mengapa ia penting, dan bagaimana ia mempengaruhi prestasi kamiOximeter Pulse HandhelddanFingertip Pulse Oximeter.
Memahami konsep isyarat - ke - nisbah bunyi
Nisbah isyarat - to - bunyi adalah konsep asas dalam elektronik dan komunikasi. Ia adalah ukuran yang membandingkan tahap isyarat yang dikehendaki (dalam kes ini, isyarat fisiologi yang berkaitan dengan ketepuan oksigen darah dan kadar nadi) ke tahap bunyi latar belakang. Dalam erti matematik, SNR dinyatakan sebagai nisbah kuasa isyarat kepada kuasa bunyi, biasanya dalam desibel (dB). SNR yang lebih tinggi menunjukkan bahawa isyarat lebih kuat berbanding dengan bunyi, yang secara amnya bermakna kualiti yang lebih baik dan pengukuran yang lebih tepat.
Untuk oksimeter nadi perubatan, isyarat adalah perubahan penyerapan cahaya yang disebabkan oleh aliran darah yang pulsatile dalam tisu. Apabila jantung mengepam darah, jumlah darah di arteri di tapak pengukuran (seperti jari atau telinga) perubahan, yang membawa kepada variasi penyerapan cahaya yang dipancarkan oleh LED oximeter. Oximeter mengesan perubahan penyerapan ini dan menggunakannya untuk mengira ketepuan oksigen (SPO₂) dan kadar nadi.
Sebaliknya, bunyi bising boleh datang dari pelbagai sumber. Ia boleh menjadi bunyi elektrik di dalam litar oximeter, artifak gerakan yang disebabkan oleh pesakit yang menggerakkan jari mereka atau peranti itu sendiri, gangguan cahaya ambien, atau bunyi fisiologi dari aliran darah yang tidak pulsatile atau pergerakan tisu lain.
Mengapa SNR penting dalam oksimeter nadi perubatan?
Ketepatan adalah sangat penting dalam peranti perubatan, dan SNR yang tinggi adalah penting untuk mencapai pembacaan yang tepat dalam oksimeter nadi. Apabila SNR adalah rendah, bunyi bising dapat menutup isyarat fisiologi yang lemah, menjadikannya sukar bagi oximeter untuk mengesan aliran darah yang berdenyut dengan tepat dan mengira kadar spo₂ dan denyutan. Ini boleh membawa kepada pembacaan yang tidak tepat atau tidak boleh dipercayai, yang boleh membawa kesan yang serius dalam keadaan klinikal.
Sebagai contoh, dalam unit penjagaan kritikal, bacaan spo₂ rendah palsu disebabkan oleh SNR yang rendah boleh mendorong campur tangan yang tidak perlu seperti meningkatkan suplemen oksigen atau melaksanakan prosedur invasif. Sebaliknya, bacaan tinggi palsu boleh melambatkan rawatan yang sesuai untuk pesakit dengan tahap oksigen yang rendah.
Sebagai tambahan kepada ketepatan, SNR yang tinggi juga meningkatkan kebolehpercayaan dan kestabilan oximeter. Peranti dengan SNR yang baik dapat mengekalkan bacaan yang konsisten walaupun dengan kehadiran beberapa bunyi, seperti pergerakan pesakit kecil. Ini amat penting untuk pesakit ambulatori atau mereka yang mungkin tidak dapat kekal sepenuhnya semasa pengukuran.
Faktor yang mempengaruhi SNR Oximeter Pulse Perubatan
1. Reka bentuk oximeter
Reka bentuk oximeter, termasuk pilihan LED, photodetectors, dan algoritma pemprosesan isyarat, mempunyai kesan yang signifikan terhadap SNR. LED berkualiti tinggi yang memancarkan panjang gelombang cahaya yang stabil dan baik dapat memberikan isyarat yang lebih kuat dan lebih konsisten. Begitu juga, photodetectors sensitif dapat mengesan perubahan penyerapan cahaya dengan cekap dan mengubahnya menjadi isyarat elektrik.
Algoritma pemprosesan isyarat lanjutan juga boleh membantu meningkatkan SNR dengan menapis bunyi bising. Algoritma ini boleh membezakan antara isyarat pulsatile dan bunyi berdasarkan ciri -ciri kekerapan dan sifat lain. Sebagai contoh, artifak gerakan biasanya mempunyai spektrum frekuensi yang berbeza daripada isyarat fisiologi, dan algoritma boleh direka untuk menindas bunyi yang berkaitan dengan gerakan.
2. Tapak Pengukuran
Pilihan tapak pengukuran boleh menjejaskan SNR. Bahagian badan yang berlainan mempunyai jumlah tisu, jumlah darah, dan ciri aliran darah yang berlainan. Umumnya, jari adalah tapak pengukuran yang popular kerana ia mempunyai aliran darah yang agak tinggi dan mudah diakses. Walau bagaimanapun, telinga juga boleh digunakan, terutamanya dalam beberapa aplikasi pediatrik atau neonatal. Ketebalan tisu di tapak pengukuran juga boleh memberi kesan kepada SNR. Tisu tebal boleh menyerap lebih banyak cahaya, yang dapat mengurangkan kekuatan isyarat yang mencapai photodetector.
3. Faktor Pesakit
Faktor -faktor yang berkaitan dengan pesakit seperti pigmentasi kulit, menggilap kuku, dan perfusi periferal juga boleh mempengaruhi SNR. Pigmentasi kulit yang lebih gelap dapat menyerap lebih banyak cahaya, yang dapat mengurangkan kekuatan isyarat. Penggilap kuku juga boleh bertindak sebagai penghalang kepada cahaya, terutamanya jika ia adalah warna gelap. Perfusi periferal yang lemah, yang boleh disebabkan oleh keadaan seperti kejutan atau hipotermia, boleh menyebabkan isyarat pulsatile yang lemah dan SNR yang lebih rendah.
4. Faktor Alam Sekitar
Cahaya ambien boleh menjadi sumber bunyi yang penting untuk oksimeter nadi. Cahaya matahari yang cerah atau cahaya buatan boleh mengganggu cahaya yang dipancarkan oleh LED oximeter dan memperkenalkan bunyi ke dalam pengukuran. Untuk mengurangkan ini, oximeters sering direka dengan mekanisme atau penapis perisai cahaya untuk menghalang cahaya ambien.
Artefak gerakan adalah satu lagi faktor persekitaran yang sama yang dapat mengurangkan SNR. Pesakit boleh menggerakkan jari mereka semasa pengukuran, sama ada secara sengaja atau tidak sengaja. Ini boleh menyebabkan perubahan dalam laluan cahaya dan memperkenalkan bunyi yang sama dengan kekerapan kepada isyarat fisiologi, menjadikannya mencabar untuk memisahkannya.
Bagaimana Kami Memastikan SNR Tinggi Dalam Oximeters Pulse Perubatan Kami

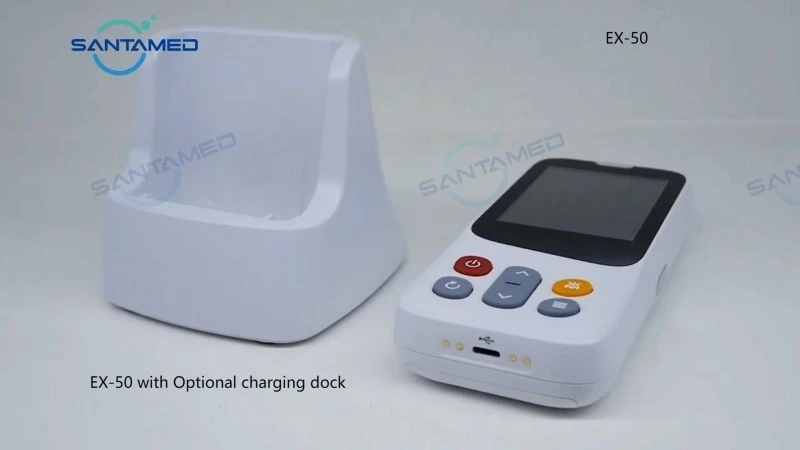

Sebagai pembekal oximeters nadi perubatan, kami komited untuk menyediakan peranti berkualiti tinggi dengan SNR yang tinggi. KamiOximeter Pulse HandhelddanFingertip Pulse Oximeterdireka dengan teknologi dan komponen terkini untuk memastikan pengukuran yang tepat dan boleh dipercayai.
Kami menggunakan LED intensiti yang tinggi yang memancarkan cahaya pada panjang gelombang tertentu yang dioptimumkan untuk mengukur SPO₂. LED ini memberikan isyarat yang kuat dan stabil, walaupun dalam keadaan yang mencabar. Photodetectors kami sangat sensitif dan dapat mengesan perubahan penyerapan cahaya dengan tepat.
Di samping itu, oximeters kami dilengkapi dengan algoritma pemprosesan isyarat lanjutan yang direka khusus untuk menapis bunyi. Algoritma ini secara berkesan dapat mengurangkan kesan artifak gerakan dan gangguan cahaya ambien, menghasilkan SNR yang tinggi dan pembacaan yang tepat.
Kami juga memberi perhatian kepada reka bentuk peranti untuk meminimumkan pengaruh faktor persekitaran. Oximeters kami mempunyai ciri -ciri perisai cahaya untuk menghalang cahaya ambien, dan mereka direka ergonomik untuk disesuaikan dengan selesa di jari atau tapak pengukuran lain, mengurangkan kemungkinan artifak gerakan.
Kesimpulan
Nisbah isyarat - to - bunyi adalah parameter kritikal untuk oksimeter nadi perubatan. SNR yang tinggi adalah penting untuk mencapai ukuran yang tepat, boleh dipercayai, dan stabil, yang penting dalam suasana perubatan. Sebagai pembekal oximeters nadi perubatan, kami memahami pentingnya SNR dan telah mengambil pelbagai langkah untuk memastikan peranti kami mempunyai SNR yang tinggi.
Sekiranya anda berada di pasaran untuk Oximeter Pulse Perubatan yang berkualiti tinggi, kami menjemput anda untuk meneroka kamiOximeter Pulse HandhelddanFingertip Pulse Oximeter. Kami sentiasa bersedia untuk membincangkan keperluan khusus anda dan memberikan anda penyelesaian terbaik. Sila hubungi kami untuk mendapatkan maklumat lanjut dan memulakan rundingan perolehan.
Rujukan
- KJ Parker, RL Williams, "Pulse Oximetry: Prinsip dan Batasan," Anestesia dan Analgesia, Vol. 92, no. 2, ms 298 - 306, 2001.
- Ak Jain, "Asas Pemprosesan Imej Digital," Prentice - Hall, 1989.
- RC Gonzalez, RE Woods, "Pemprosesan Imej Digital," Addison - Wesley, 2002.
